FILTRACIÓN

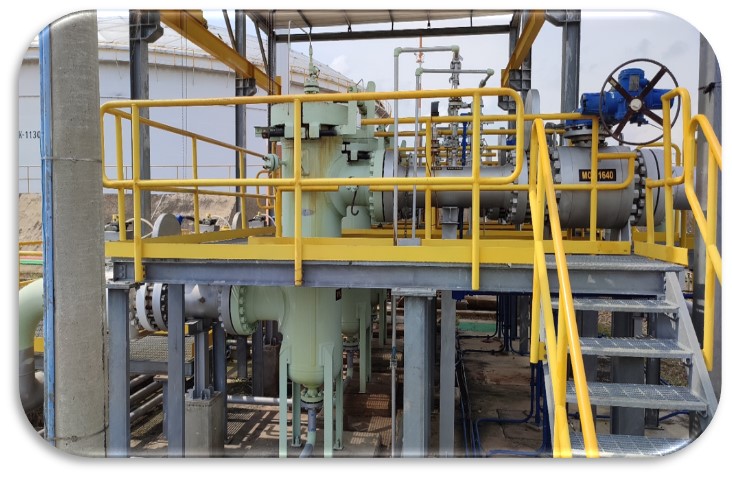

Normalmente una estación de transporte de refinados o de crudos cuenta con un sistema de prefiltración para retener la suciedad causada por la corrida de los raspadores de limpieza, por los trabajos realizados por el mantenimiento de la línea o factores externos. La filtración del producto asegura una correcta medición del volumen y flujo de recibo, ayuda a mantener la calidad de los productos y a minimizar la acumulación de borras en los tanques de almacenamiento.

PDIT: Transmisor de presión diferencial indicando.

La alineación de un brazo de filtración se realiza verificando el cierre de las válvulas de drenaje y venteo, que la presión en el filtro sea igual a la presión en la línea y abriendo las válvulas de entrada y de salida del brazo de filtración. En el caso en que se dispare la alarma que indique la saturación del filtro (cuyo Set Point es definido previamente), se procede a sacar de línea el respectivo brazo de filtración al que pertenece para realizar su limpieza.

En el aseguramiento de la ronda es importante verificar:

Verificar el correcto funcionamiento del instrumento en campo Vs   HMI.

Verificar la presión diferencial definida para el sistema y según instructivo.
